Produkt / Profil-
größe |
i
An-
zahl Nuten
|
Æd
H7 |

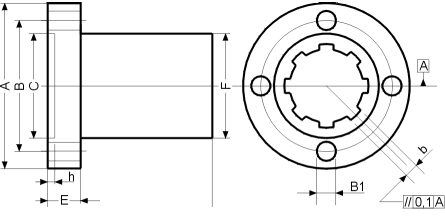

Maße in mm |
Gewicht
[kg/St.] |
b
F9 |
ÆA |
ÆB |
ÆB1 |
ÆC
H7 |
h |
Æ
F
h7 |
L |
E |
| ES 13 |
6 |
13 |
3,5 |
43 |
32 |
4,3 |
20 |
3 |
24 |
30 |
8 |
0,210 |
| ES 16 |
6 |
16 |
4 |
52 |
38 |
5,3 |
26 |
3 |
28 |
35 |
9 |
0,280 |
| ES 21 |
6 |
21 |
5 |
62 |
48 |
6,4 |
35 |
3,5 |
34 |
50 |
10 |
0,360 |
| ES 26 |
6 |
26 |
6 |
70 |
56 |
6,4 |
40 |
3,5 |
42 |
60 |
10 |
0,520 |
| ES 42 |
8 |
42 |
8 |
95 |
75 |
10,5 |
60 |
4 |
60 |
90 |
16 |
1,360 |
| ES 46 |
8 |
46 |
9 |
99 |
80 |
10,5 |
65 |
4 |
65 |
100 |
16 |
1,580 |
|
|

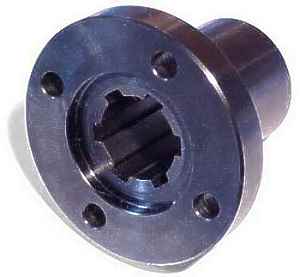

Einbaufertige Schiebehülse in brünierter
Ausführung, speziell geeignet für Einsatzfälle, wo nur gelegentliche axiale Verstell oder Verschiebungen auftreten. Die Bewegung soll
möglichst nicht unter Last vorgenommen werden. Die Schiebehülse ist mit dem Klemmring axial fixierbar.
Werkstoff: CK45
|
