 Keilwellen

Einbaufertige Schiebehülse
aus Sonderbronze ESS

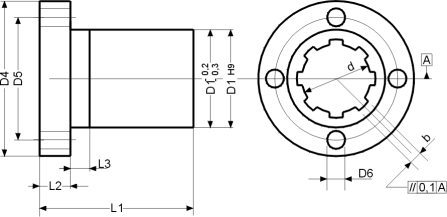

Zeichnung Einbaufertige Schiebehülse aus Sonderbronze ESS

Produkt
/ Profil-
größe
i
Anzahl
Nuten
Maße in mm Gewicht
[kg/St.]
Æ d
H7
b
F9
D1 D4 D5 D6 L1 L2 L3
ESS 16 6 16 4 28 48 38 6 44 12 8 0,280
ESS 21 6 21 5 32 55 45 7 44 12 8 0,350
ESS 26 6 26 6 38 62 50 7 46 14 8 0,400
ESS 42 8 42 8 63 95 78 9 73 16 10 1,750
ESS 46 8 46 9 72 110 90 11 97 18 10 2,650



Einbaufertige Schiebehülse mit Flansch und 6 Befestigungsbohrungen. Sie besitzt gute Gleiteigenschaften und ist "salzwasserbeständig".
Diese Hülse kann mit Adapter-Konsole und Kardan-Adapter (siehe Zubehör) ergänzt werden.

Werkstoff: hochwertige Bronze


Bild Einbaufertige Schiebehülse aus Sonderbronze ESS
